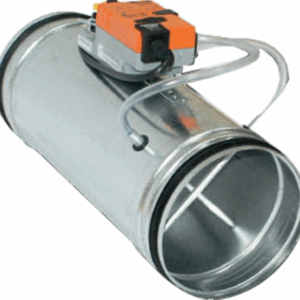

VAV-KC 100 – Spätná klapka s motorom a tlakovým spínačom

Spätné klapky s motorom a tlakovým spínačom pre dúchadlá a odsávacie systémy. Vzduchové tesnenie s tlmičom regulátora, meracou jednotkou, motorizovaným pohybom a zabudovaným tlakovým spínačom.

Oblasť použitia
Vzduchové potrubia,
Pre konštantnú rýchlosť vzduchu alebo premenlivý prietok vzduchu, aj pre odsávacie aj pre ventilačné systémy.

Technické dáta

Krútiaci moment: 5Nm (LMV-D3-MP) / 10Nm (NMV-D3-MP)

Uhol otočenia: 95 °, nastaviteľný, s mechanickými zátkami alebo elektronickým vymedzením

Ovládanie

Snímač diferenčného tlaku

Typ snímača: Belimo D3 s dynamickým signálom odozvy

Rozsah detekcie: 0 až 600 Pa

Vlastnosť: jedinečný snímač

Pracovný tlak: ± 3000 Pa

Prevádzkový rozsah: 0 … + 50 ° C / 5 … 95% rh, kondenzácia nie je možná



Prevádzkový rozsah

Menovitý prietok vzduchu – Vnom (podľa požiadaviek zákazníka)

ΔP @ Vnom (diferenčný tlak pri Vnom) – 50 … 450Pa

Maximálny prietok vzduchu – Vmax 20 … 100% Vnom

Minimálny prietok vzduchu – Vmin 0 až 100% Vmax

Stredný prietok vzduchu – Vmid 50% rozsahu medzi Vmin – Vmax



Konvenčný riadiaci signál pre aplikáciu VAV

Referenčný signál DC 2 … 10V / (4..20mA s odporom 500Ω), min. 100kOh vstavaný odpor

DC 0 … 10V / (0..20mA s odporom 500Ω), min. 100kOh vstavaný odpor

Kontinuálne: DC 0 … 10 V, min. 100kOh vstavaný odpor

Kontinuálne: DC 0 … 10V



Režim prevádzky VAV pre vstupný odkaz Y (3 pripojenia):

Referenčný signál DC 2 … 10V / (4..20mA s odporom 500Ω), min. 100kOh vstavaný odpor

DC 0 … 10V / (0..20mA s odporom 500Ω), min. 100kOh vstavaný odpor

Kontinuálne: DC 0 … 10 V, min. 100kOh vstavaný odpor

Prevádzkový režim aktuálnej hodnoty U5 (5 pripojení)

DC 2 … 10 V, max 0,5 mA

DC 0 … 10 V, max 0,5 mA

Kontinuálne: objem vzduchu, poloha klapky alebo diferenciálny tlak, max. 0,5 mA

Režim CAV (konštantný prietok vzduchu)

CLOSED / Vmin / (Vmid *) / Vmax / OPEN * (* len pre AC 24V)



Napájanie a zapojenie

Napájanie: AC 24V 50/60 Hz alebo DC 24V

Kábel: LMV / NMV – 4VA / 5VA (Imax 8A @ 5 ms)

Veľkosť kábla: 4 x 0,75 mm²

Spotreba energie: LMV / NMV – 2W / 3W

Trieda ochrany: III. mimoriadne nízke napätie

Elektromagnetická kompatibilita: CE, 89/336 / EEC

Prevádzková / použiteľná teplota vzduchu: 0 … + 50 ° C

Prevádzková / použiteľná vlhkosť: 5 až 95% r.h. Kondenzácia nie je možná (60730-1´
