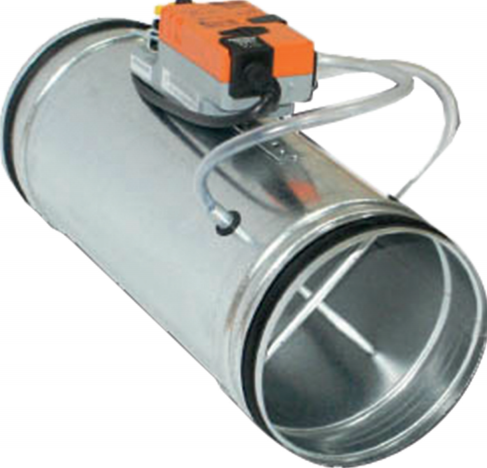

Kruhové regulátory prietoku vzduchu s premenlivým objemovým prietokom (VAV) pre prívodné a odvodné systémy.Značka: Cairox. Regulátor s premenlivým objemovým prietokom zabezpečuje reguláciu objemového prietoku s danou požadovanou hodnotou. Požadovaná hodnota môže byť zadaná ako objemový prietok vzduchu alebo ako pretlak/podtlak. Základná parametrizácia sa vykonáva vo výrobe podľa údajov poskytnutých zákazníkom. Výhodou regulátorov s premenlivým objemovým prietokom je ich vysoká presnosť regulácie a potreba údržby. Každý regulátor VAV je vybavený pohonom so zabudovaným snímačom diferenčného tlaku a PID logickým riadením. Snímač pohonu je pripojený k meraciemu krížu, ktorý sa používa na meranie objemu vzduchu, pomocou gumovej hadice. Vďaka informáciám o objeme vzduchu vo vzduchovode v reálnom čase môžu regulátory VAV dynamicky reagovať na zmeny požadovanej hodnoty (teplota, CO2 alebo vlhkosť) a zabezpečiť optimálne vetranie s čo najnižšou spotrebou energie.
Dizajn
Puzdro a klapka sú vyrobené z pozinkovaného oceľového plechu
Gumové tesnenia EPDM na vývodoch
Merací kríž je vyrobený z hliníkovej trubice
Pohonný motor: Belimo (MP)
elektrické napájanie – AC 24V, 50/60 Hz
krútiaci moment: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP)
uhol natočenia: 95°, nastaviteľný, s mechanickými dorazmi
∆p pri Vnom = 50…450 Pa
Vmax = 20…100 %
Vmin = 0…100 %
Vmid = 50 % z Vmin až Vmax
Menovité rozmery: ø100 – 630 [mm]
Dĺžka puzdra: 400 – 850 mm
Rozsah teploty použitia 0 °C … 50 °C
Rozsah prietoku: do 12482 m³/h
Rozsah diferenčného tlaku do 1000 Pa
Trieda vzduchotesnosti krytu je trieda „C“ podľa normy EN 1751.
Trieda tesnosti zatvorenej uzatváracej klapky 0/3 podľa EN 1751
Rýchlosť vzduchu < 12 m/s
EC zhoda: EN ISO 12100:2010
Hygienický certifikát podľa VDI 6022
K dispozícii aj vo verzii určenej pre všetky plyny, hmly a pary v zónach ATEX 1 a 2, s elektronickým ovládaním pre prach v zónach 21 a 22
II 2G Ex h IIC T6 Gb
II 2D Ex h IIIC T80°C ks.
Inštalácia
Medzi dvoma vetracími rúrami/armatúrami
Počas inštalácie je minimálna dĺžka rovného úseku za regulátorom VAV:
2 x regulátor VAV Ød Počas inštalácie musí byť zabezpečený minimálny priestor potrebný na inštaláciu a údržbu regulátorov VAV.
