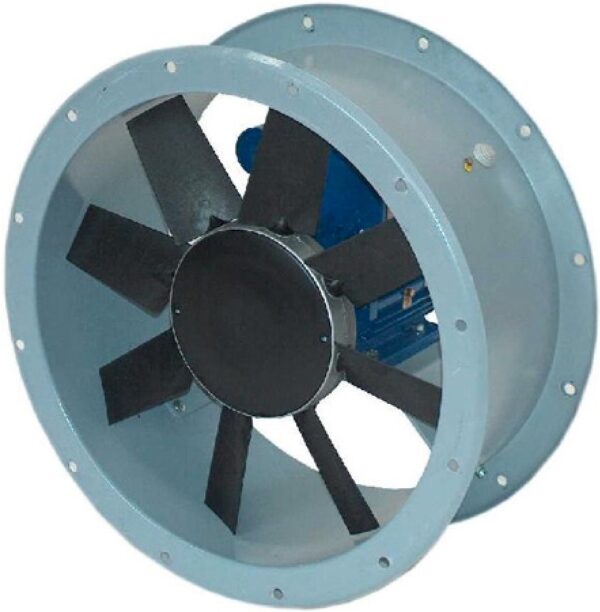

Potrubné axiálne ventilátory DYNAIR ELICENT ITALIA radu CC-ATX sú navrhnuté a skonštruované pre prevádzku v potenciálne výbušnom prostredí a vhodné na dopravu vzduchu s teplotou od -20°C do +40°C. Tieto
ventilátory sú certifikované IMQ podľa smernice ATEX 94/9/CE, 2014/34/EU a podľa EN 14986
(Certifikát IMQ ATEX 019 X). Sú vhodné pre inštaláciu v zóne 1/21, čo sú oblasti, kde je potrebné
zaručiť vysokú bezpečnosť proti výbuchom a požiarom v dôsledku prítomnosti horľavých plynov
(II2G) a/alebo prachu (II2D/II2GD). Rúrkové axiálne ventilátory série CMP sa používajú pre
potrubné inštalácie vyžadujúce veľký prietok vzduchu s relatívne nízkou tlakovou stratou, ako sú
ventilačné a chladiace systémy v priemyselných, námorných, komerčných, civilných, energetických
oblastiach. Táto séria má oproti radiálnym ventilátorom výhodu menších rozmerov a jednoduchšej
inštalácie. Séria pozostáva z rôznych veľkostí s priemerom obežného kolesa od 310 do 1600 mm.
STAVBA
• Krátky plášť z oceľového plechu s upevňovacími prírubami vyrobený podľa UNI ISO
•Norma 6580-EUROVENT. Chránené proti poveternostným vplyvom epoxidovým náterom. Axiálne obežné
koleso s lopatkami s profilom lopatky z antistatického polyamidu vystuženého sklom a nábojom z hliníkového
tlakového odliatku, vyvážené podľa ISO 1940. Variabilný uhol sklonu v pokojovej polohe
•s nastavovacími prostriedkami.
•Obežné koleso a neiskrivý pás z hliníka, podľa typu konštrukcie. Prevedenie 4 (s obežným
kolesom priamo spojeným s motorom) a prúdením vzduchu z motora do obežného kolesa.
MOTOR
• Asynchrónne trojfázové motory alebo jednofázové podľa medzinárodných noriem IEC 60034,
IEC 60072, IEC 60079 a/alebo IEC61241, EMC 2004/108/CE, LVD 2006/95/CE, s certifikáciou Atex
pre výbušné prostredie kategória G skupina II tepelná trieda Krytie T4 Exd, označenie CE, IP55,
trieda F. Vhodné pre prevádzku S1 (nepretržitá práca pri konštantnej záťaži).
DOPLNKY:CCpro – Predĺženie (pre verziu s dlhým krytom) s kontrolným otvorom CCr – Plochý ochranný kryt
CCrc – Kužeľový ochranný kryt CCga – Flexibilné konektory CCst –Podperné nožičky CCbo – Vstupné/výstupné zvonové ústie CCsa-CCsb – Tlmiče, s a bez pod, v troch dĺžkach Ccf –Príruba CCfc – Protipríruba s golierom
Antivibračné držiaky.Vonkajšia svorkovnica ATEX
