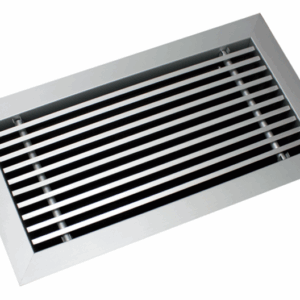

ALG-0 300 x 150 MM (LxH) Vetracia mriežka

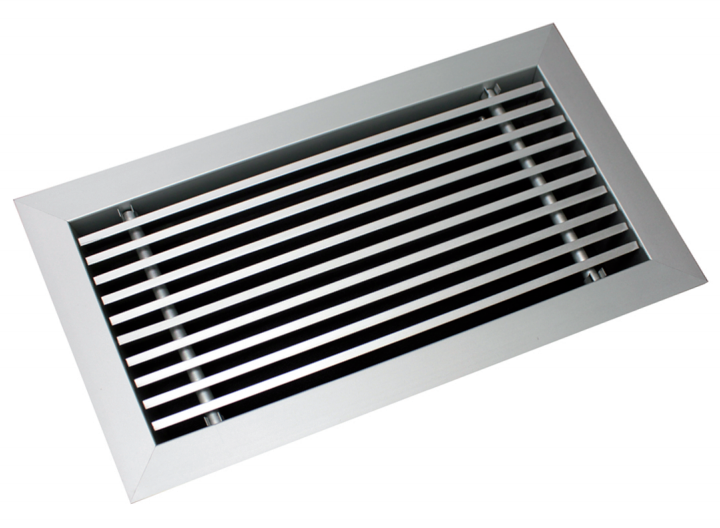

Vetracie mriežky Eloxované hliníkové s pevnými lamelami a stúpaním lamely 12,5 mm, priehyb 0 °.Aplikácia.Vetracie mriežky Eloxované hliníkové používa sa na prívod a odvod vzduchu vo ventilačných a klimatizačných systémoch.Materiál.Hliník.Farba.Eloxovaný prírodný povrch.Zloženie.Vychýlenie: pevné 0 °Jeden rad vodorovných lamiel.Montáž.Neviditeľná montáž pomocou príchytiek v montážnom ráme, typ CCN
Príslušenstvo na dokúpenie

CCN-Inštalačný rám nájdete  dole v odporúčame dokúpiť
DWN-Zatváranie na mriežku nájdete  dole v odporúčame dokúpiť

Montážny rám na uchytenie sponou, typ CCN

• Hod X0,25 sa udáva bez vychýlenia prúdu vzduchu pri koncovej rýchlosti 0,25 m / s. Vzdialenosti sú uvedené pre hladký strop a inštalačnú vzdialenosť stredu mriežky 300 mm od povrchu stropu. Pri montáži vo vzdialenosti 400 až 600 mm od stropu sa odporúča vodorovné vychýlenie smerom k stropu o 15 °. Ak
  je namontovaný vo vzdialenosti väčšej ako 600 mm od stropu, bude hodová
  vzdialenosť X 0,25 menšia, ako je uvedené, kvôli chýbajúcemu efektu
  coanda. V týchto prípadoch a pre všetky ďalšie špeciálne požiadavky kontaktujte našu technickú kanceláriu.

• Hodnoty sú uvedené pre izotermický privádzaný vzduch. Diaľkové vzdialenosti pre chladiace podmienky pri -11 K sa dajú vypočítať vydelením hodnôt X0,25 faktorom 1,1. Na vykurovacie účely pri Dt + 11 K by sa na danú hodnotu X 0,25 mal použiť multiplikátor 1,1.

• Doporučená
  montážna vzdialenosť medzi stredmi viacerých mriežok v tej istej stene
  by mala byť väčšia ako 1/3 dĺžky hodu X0,25 (bez rozloženia)

• Tlakové straty Ps sú uvedené pre mriežky bez klapky alebo s úplne otvorenou klapkou.

• Akustické výkony Lw (A) sú uvedené pre mriežky bez klapky alebo s úplne otvorenou klapkou bez tlmenia miestnosti. Akustické výkony pod 20 dB (A) sú v tabuľkách uvedené ako „<20“.
